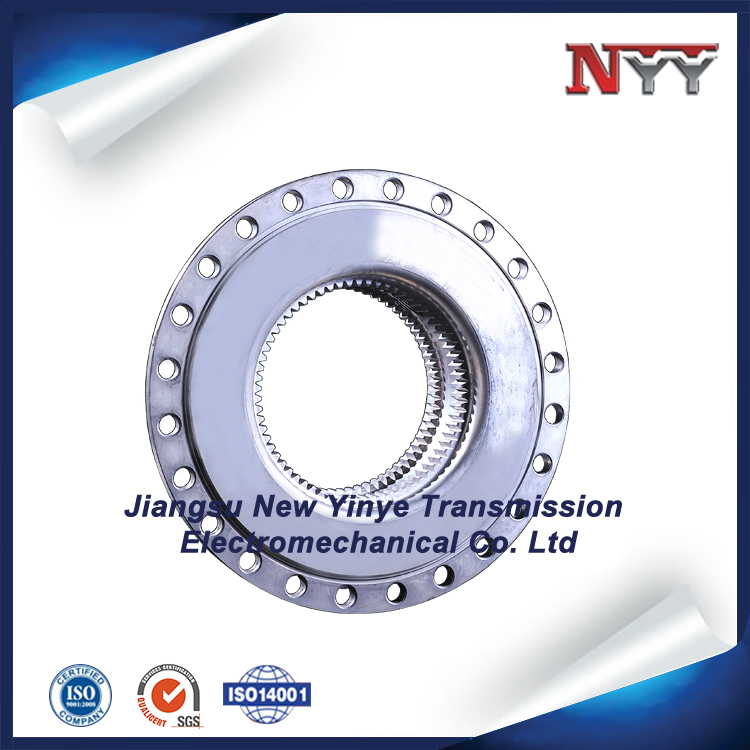

齒圈與齒輪的配合
基本原理：
齒圈和齒輪是通過輪齒的嚙合來傳遞動力和運動的。它們的齒形輪廓嚴格符合的幾何標準，如漸開線齒形，以保證在嚙合過程中能夠?qū)崿F(xiàn)穩定、均勻的傳動。在嚙合時，齒圈的輪齒和齒輪的輪齒相互接觸，一個齒的齒頂與另一個齒的齒根部分交替接觸，隨著齒輪的轉動，這種接觸不斷地在輪齒上循環進行。
配合關鍵因素：
模數和壓力角：模數是齒距與圓周率的比值，它決定了輪齒的大小。壓力角是在齒輪分度圓上，輪齒的受力方向與運動方向所夾的銳角。齒圈和齒輪要正確配合，具有相同的模數和壓力角。例如，標準模數為 3、壓力角為 20° 的齒圈只能與同樣模數和壓力角的齒輪進行良好的嚙合，否則會出現齒間干涉或無法正確嚙合的情況。
中心距：中心距是齒圈和齒輪中心之間的距離。合適的中心距對于正確的嚙合非常。中心距的計算與模數、齒數等因素有關。如果中心距過大，會導致齒側間隙過大，傳動過程中會產生沖擊和振動；如果中心距過小，輪齒之間會產生過度擠壓，可能導致齒面磨損加劇甚至輪齒折斷。
齒圈與齒軸的配合
基本原理：齒軸是一種將軸和齒輪的功能集成在一起的部件。當齒圈與齒軸配合時，齒軸的輪齒部分與齒圈的輪齒嚙合，實現動力傳遞。齒軸在轉動過程中，通過輪齒與齒圈的相互作用，將扭矩傳遞給齒圈，或者從齒圈接收扭矩。
配合關鍵因素：
精度要求：齒軸與齒圈的配合精度要求較高。在制造過程中，齒軸的軸頸部分通常需要高精度的加工，以保證其與軸承等支撐部件的良好配合，使齒軸能夠平穩地轉動。同時，齒軸的輪齒部分的加工精度也滿足要求，包括齒形精度、齒距精度等，這樣才能與齒圈正確嚙合。
安裝方式和定位：齒軸在安裝到設備中與齒圈配合時，需要準確的定位。通常會采用一些定位裝置，如鍵槽、花鍵等，將齒軸與其他部件（如電機軸等）連接并定位。在安裝過程中，要確保齒軸與齒圈的中心軸線重合，偏差過大會影響嚙合質量。例如，使用鍵連接時，鍵的尺寸精度和安裝位置精度都需要嚴格控制，以保證齒軸與齒圈的相對位置準確。
齒輪與齒軸的配合
基本原理：齒輪與齒軸之間的配合方式有多種。一種常見的方式是將齒輪安裝在齒軸上，齒軸作為動力輸入或輸出軸，通過齒輪與其他部件（如另一個齒輪、齒圈等）進行動力傳遞。在這種配合中，齒輪可以通過鍵連接、過盈配合、花鍵連接等方式固定在齒軸上。
配合關鍵因素：
連接方式的選擇：根據不同的應用場景和要求選擇合適的連接方式。例如，對于傳遞扭矩較小、轉速較低的情況，可以采用鍵連接。鍵連接簡單可靠，通過在齒軸和齒輪的鍵槽中安裝鍵來傳遞扭矩。而對于傳遞扭矩較大、轉速較高且對同心度要求較高的情況，可能會采用過盈配合或花鍵連接。過盈配合是通過將齒輪的內徑設計得略小于齒軸的外徑，利用裝配時的壓力使兩者緊密結合；花鍵連接則具有更高的定心精度和承載能力。
同心度和軸向定位：齒輪與齒軸配合時，同心度是關鍵。如果同心度不好，會導致齒輪在齒軸上偏心轉動，加劇齒面磨損，產生振動和噪聲。因此，在裝配過程中，需要采用合適的工裝和工藝來保證同心度。同時，還需要考慮齒輪在齒軸上的軸向定位，防止齒輪在軸向上發生竄動。可以采用軸肩、擋圈等方式進行軸向定位。
